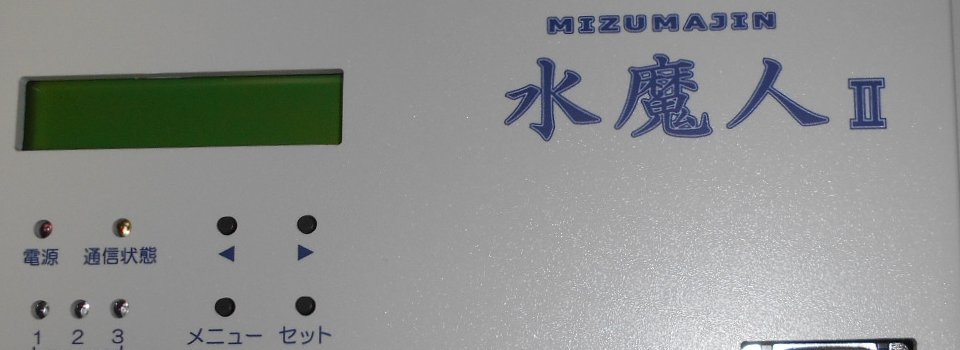

遠隔監視データロガー「水魔人Ⅱ」

省電力・通信モジュール一体型

低消費電流のためソーラー電源による運用も可能です！

製品概要
  • 省電力設計
    無日照日数：30日以上(10分間隔通信)
  • 通信インフラを各種選択可能（内蔵モジュールまたはRS-232C出力の外部接続機器）
    無日照日数：15日以上(10分間隔通信)
  • 各種センサーデバイスの接続対応
  • 停電時のハイブリッド電源対応
管理システム
  • IoTプラットフォームの提供
  • 業種向け管理画面の提供
  • オリジナル監視制御システムの作成を承ります。
対応する通信回線
  • FOMA/Xi、AU、Softbank
  • アナログ、ISDN、ADSL、光回線、LAN
  • 特定小型無線など
機器仕様
品名 水魔人Ⅱ
アナログ入力 ３チャネル
【電圧レンジ】
　測定範囲：0～5[V]
　分解能　：0.001[V]
　測定精度：±0.1[%・FS]
　※センサ用電源装備　DC12[V] 50[mA]
【Pt-100（白金測温抵抗体）レンジ】
　測定範囲：±100[℃]
　分解能　：0.1[℃]
　測定精度：±0.3[℃]
　励起電流：2[mA](定電流)
※レンジ切り替えは本体基板上のスライドスイッチによる
パルス入力 １チャネル
測定範囲：0～65536[パルス]　（測定インターバル間）
接点入力 １点
接点出力 １点
アンテナ 送受信用コネクタ：1 個
インピーダンス：50 Ω
コネクタ形状：SMA メス
動作環境 温度：-20 ℃ ～ +60 ℃
湿度：20 ％ ～ 90 ％RH
外形寸法 200(W)×135(D)×50(H)mm ※取り付け足、突起物含まず
重量 約700ｇ
定格 AC電源 DC電源
電圧範囲 85 ～ 132 VAC (50/60 Hz) 8 ～ 18 VDC
停電時対応 商用電源＋バッテリ接続時に停電になった場合、バッテリ給電に自動切り替えし計測を継続します。停電復旧時も自動切り替えします。送信電文に動作電源種別あり
送信方式 FOMA内蔵モジュール経由のデータ送信 RS-232C経由のデータ送信
通信方式 TCP/UDPソケット通信 384kbps

LAN接続専用PPP

 全二重/無手順 9600bps
消費電流

DC12V時

 省電力　　：約4mA
通信時最大：約340mA 		省電力：約23mA
通常時待機：約48mA
